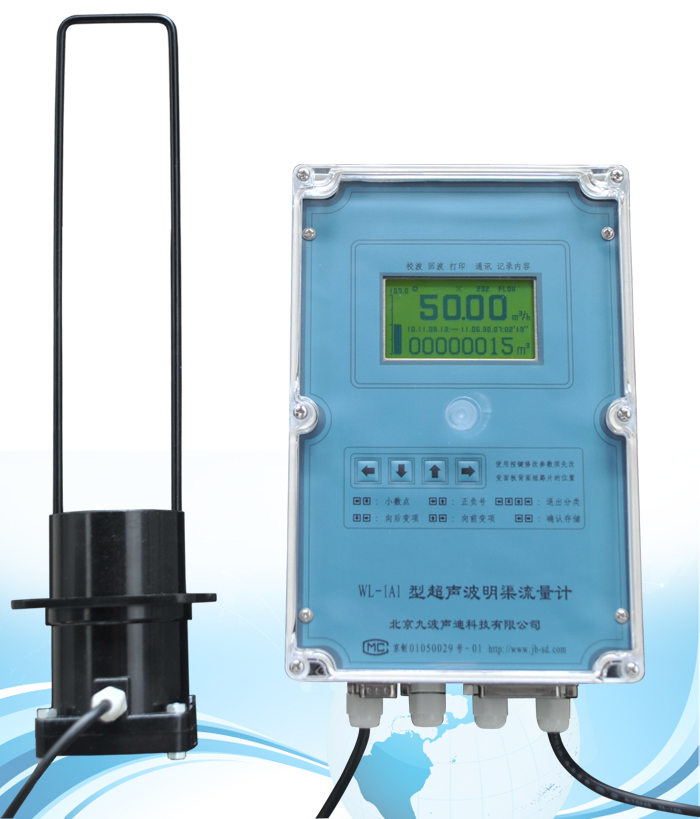

九波声迪WL-1A1型超声波明渠流量计的详细资料
产品特点 |
非接触式测量传感器不与流体接触，不受污水的腐蚀和粘污。传感器为ABS外壳全密封结构，耐、耐碱、耐腐蚀，在潮湿环境里可长期靠运行。 直接测流动水面传感器直接测流动水面的液位，不使用静水井,可以防止因使用静水井,污水中的悬浮物、泥沙等堵塞连通管，造成静水井与量水堰槽内水位不一致，或因冬季结冰，形成虚假液位，从而导致流量测量错误。
广泛的适应性通过键盘设置仪表参数，可与各种量水堰槽配用。以适应地表明渠、地下涵管等不同的应用条件。
完整的技术支持随机文件提供仪表安装方法，参数设置方法，量水堰槽构造及安装方法，流量误差检定方法等。
质量可靠本产品经过近二十年的生产、经营、完善，现场使用证明本产品性能符合污水计量使用要求。 |
主要技术指标及技术参数
1. 流量范围：10升/秒～10米3/秒 （由配用的量水堰槽的种类、规格确定）
2. 累计流量：8位十进制数，累满8位后自动回零，重计
3. 流量精度：±5％（1～3％配用量水堰槽的不确定，再附加上1～2％的仪表测量误差）
4. 测距范围：0.4～2米（从探头底部起0.4米内是盲区，0.4～2米内为测距范围）
5. 测距精度：±3mm（在1米量程内标定的结果）
6. 液位分辩：1mm
7. 工作环境温度：-20～55℃
（交流供电，且仪表内有附加自伴热时可以：-35～55℃，附加自伴热要在订货时声明）
8. 仪表防护等级：仪表显示部分：IP66(仪表下部的过线孔要堵死)；探头部分：IP68
9. 供电电源：
交流供电：220V±10％ 6W （使用仪表自伴热时为26W）
直流供电：12V±2V 120mA (直流供电时，仪表没有4～20mA输出和继电器动作)
交流、直流供电同时存在时，仪表使用交流供电；交流掉电，自动接通直流。
11. 仪表日历钟计时误差: < 5分钟/每月
12. 仪表数据存储量：
每月、每天、每小时的记录：仅记录流量＞2年，附加其它仪表4路 ＞4个月
每分钟的记录：仅记录流量 ＞8小时，附加其它仪表4路 ＞4小时
14. 接入其它仪表的4～20mA电流：
仪表内部采样电阻： 200Ω；负端与仪表地端共接
可以接入的数量：I1、I2、I3、I4共4路
13. 可以配接的打印机：接口插座， DB25插孔
设定为“打印记录”时：EPSON兼容（建议配用TP-μp40T）
设定为“定时打印”时：仅TP-μp40T （需用该打印机内的汉字库）
14. 4～20mA电流输出：
外部负载电阻：0～500Ω
误差： 0.5％ (相对仪表示值)
负端与仪表地端共接 (根据应用要求可改成悬浮地输出)
输出内容：流量、液位可选
15. RS232：接口插座，DB9插针
编码方式： 1起始位，8数据位，1停止位，有奇偶校验位或无校验位
波特率： 300,600,1200,2400,4800,9600,14400,19200,28800,43200,57600可选
通讯协议：怡文、金源、西交、九波等（见第十章第10节“远程通讯”）
16. 继电器：
控制方式：每累计设定的m3闭合一次、液位报警、液位上限、液位下限可选
类型： 单刀双掷（常开、常闭）
触点容量： AC250V1A；DC30V1A
